Máy In Brother In 2 Mặt Bị Kẹt Giấy – Nguyên Nhân Và Cách Khắc Phục Hiệu Quả
Máy in Brother in 2 mặt bị kẹt giấy là lỗi khá phổ biến trên các dòng máy Brother hỗ trợ Duplex như HL-L2321D, HL-L2361DN, HL-L2366DW, DCP-L2520D, MFC-L2701D và MFC-L2701DW. Máy thường in mặt đầu bình thường nhưng khi đảo giấy để in mặt thứ hai thì giấy bị kẹt giữa đường, báo Paper Jam hoặc dừng hoạt động. Nguyên nhân có thể đến từ sensor đảo mặt, khay Duplex, cụm sấy, hộp mực hoặc hệ thống nhông truyền động.
Máy Brother In 2 Mặt Bị Kẹt Giấy
Các dòng Brother hỗ trợ in hai mặt tự động có cấu tạo phức tạp hơn máy in một mặt. Sau khi hoàn thành mặt đầu tiên, giấy sẽ được đưa ngược trở lại thông qua hệ thống đảo mặt trước khi tiếp tục in mặt còn lại. Chỉ cần một bộ phận trong quá trình này hoạt động không chính xác, máy sẽ báo kẹt giấy mặc dù bên trong không có giấy hoặc giấy chỉ mới đi được một nửa hành trình.
Qua quá trình sửa chữa thực tế, Nam Phong nhận thấy nhiều trường hợp khách hàng thay cảm biến hoặc thay cụm kéo giấy nhưng lỗi vẫn không được khắc phục vì nguyên nhân thực sự nằm ở cơ cấu đảo mặt hoặc cụm sấy. Việc xác định đúng vị trí giấy bị dừng và kiểm tra theo trình tự sẽ giúp sửa đúng bệnh, tiết kiệm chi phí và tránh thay linh kiện không cần thiết.
Dấu Hiệu Máy In Brother In 2 Mặt Bị Kẹt Giấy
Lỗi kẹt giấy khi in hai mặt có nhiều biểu hiện khác nhau. Việc quan sát vị trí giấy dừng và thời điểm máy báo lỗi sẽ giúp xác định nhanh khu vực cần kiểm tra.
Một số máy chỉ bị kẹt khi in hai mặt nhưng in một mặt hoàn toàn bình thường. Đây là dấu hiệu cho thấy hệ thống Duplex hoặc các bộ phận liên quan đến đảo giấy đang gặp vấn đề.
Các dấu hiệu thường gặp
In một mặt bình thường nhưng in hai mặt luôn báo Paper Jam.
Giấy dừng giữa đường đảo mặt.
Giấy bị cuộn trong cụm Duplex.
Máy phát tiếng kêu lớn khi đảo giấy.
Báo kẹt giấy nhưng không tìm thấy giấy bên trong.
Giấy bị nhăn khi chuẩn bị in mặt thứ hai.
Máy dừng ngay sau khi in xong mặt đầu tiên.
Máy yêu cầu mở nắp sau để lấy giấy.
Những Dòng Brother Thường Gặp Lỗi
Nam Phong thường xuyên tiếp nhận sửa chữa lỗi này trên các dòng Brother có chức năng in hai mặt tự động.
Brother HL Series
Brother HL-L2321D
Brother HL-L2361DN
Brother HL-L2366DW
Brother DCP Series
Brother DCP-L2520D
Brother MFC Series
Brother MFC-L2701D
Brother MFC-L2701DW
Ngoài các model trên, nhiều dòng Brother sử dụng cùng cơ cấu Duplex cũng có thể gặp hiện tượng tương tự sau thời gian dài sử dụng.
5 Nguyên Nhân Khiến Máy In Brother In 2 Mặt Bị Kẹt Giấy
1. Sensor Đảo Mặt (Duplex Sensor) Bị Lỗi
cam bien nhan muc brother hl l2321d
Đây là nguyên nhân phổ biến nhất.
Sensor có nhiệm vụ nhận biết thời điểm giấy đi qua từng vị trí trong quá trình đảo mặt. Khi sensor bị bám bụi, gãy cần gạt hoặc hoạt động không chính xác, mainboard sẽ hiểu rằng giấy chưa đi qua và lập tức báo Paper Jam.
Cách kiểm tra
Kiểm tra cần gạt sensor.
Vệ sinh mắt cảm biến.
Kiểm tra dây tín hiệu.
Đo tín hiệu sensor nếu cần.
2. Khay Đảo Mặt (Duplex Unit)

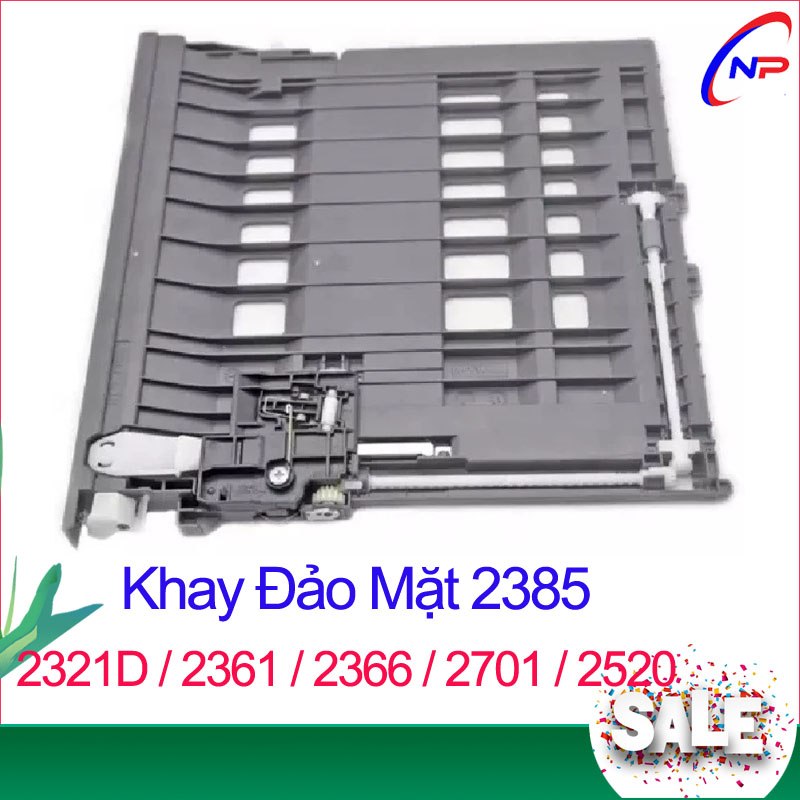

khay dao mat brother hl l2321d ; khay dao mat brother hl l2361dn ; khay dao mat brother hl l2366dw; khay dao mat brother hl l2701d ; khay dao mat brother hl l2701dw ; 2520d ;
Sau thời gian dài sử dụng, các bánh cao su kéo giấy trong khay Duplex có thể bị mòn hoặc chai cứng khiến giấy không quay trở lại đúng thời điểm.
Một số trường hợp giấy bị lệch trong quá trình đảo mặt cũng làm máy báo kẹt giấy liên tục mặc dù không có linh kiện điện tử nào bị hỏng.
Dấu hiệu
Giấy chỉ kẹt khi in hai mặt.
In một mặt hoàn toàn bình thường.
Giấy dừng ngay trong cụm Duplex.
3. Hộp Mực Máy In Bị Lỗi
Ít người nghĩ rằng hộp mực cũng có thể gây kẹt giấy khi in hai mặt.
Nếu trống OPC bị mòn, trục từ bị lệch hoặc hộp mực lắp không đúng vị trí, giấy có thể bị cản khi đi qua cụm in và dẫn đến sai thời điểm đảo mặt.
Nên kiểm tra
Hộp mực.
Drum.
Trống OPC.
Gạt mực.
Vị trí lắp Cartridge.
4. Cụm Sấy Bị Hư
cum say may in brother hl l2321d 2701
Cụm sấy là nơi giấy đi qua trước khi được đưa sang hệ thống đảo mặt.
Nếu bao lụa bị rách, lô ép bị mòn hoặc bánh răng cụm sấy hoạt động không ổn định, giấy sẽ đi chậm hơn bình thường và làm lệch thời gian nhận giấy của hệ thống Duplex.
Biểu hiện
Giấy bị nhăn.
Kẹt ngay sau cụm sấy.
Có tiếng kêu lớn.
Máy nóng nhưng giấy không ra.
5. Nhông Trung Gian Bị Mòn

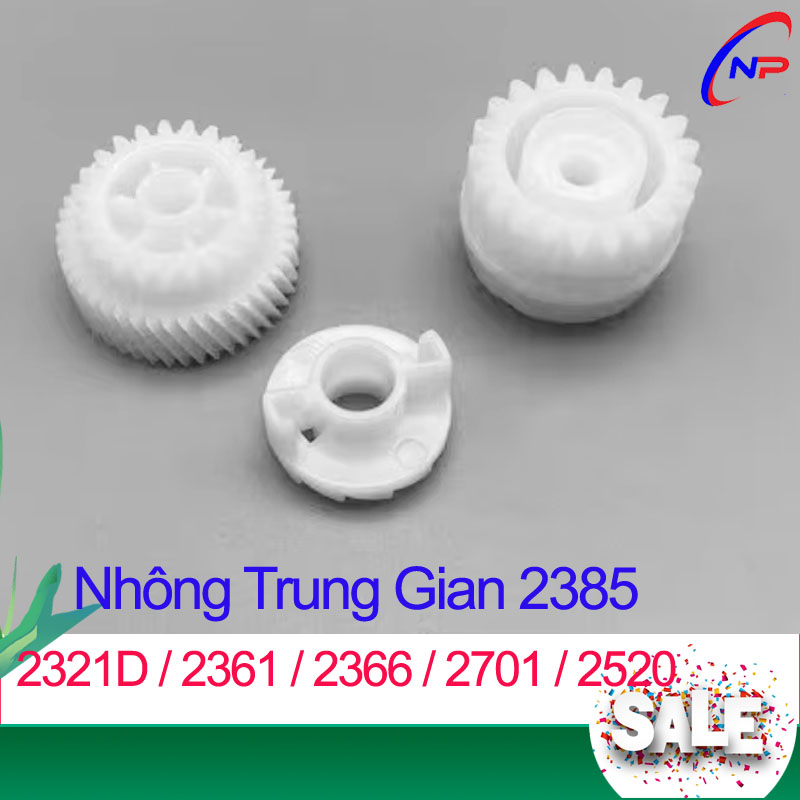

nhong trung gian brother hl l2321d
Đây là lỗi mà Nam Phong gặp khá nhiều trên các dòng Brother đời L2321D và L2701DW.
Sau nhiều năm sử dụng, các nhông trung gian truyền động bị mòn hoặc nứt khiến tốc độ quay không còn chính xác. Khi in hai mặt, cơ cấu đảo giấy yêu cầu các bánh răng hoạt động đồng bộ. Chỉ cần một nhông bị trượt nhẹ cũng đủ làm giấy đến chậm hoặc lệch thời điểm, dẫn đến báo Paper Jam.
Dấu hiệu nhận biết
Máy phát tiếng lạch cạch khi đảo giấy.
In hai mặt thường xuyên kẹt.
In một mặt vẫn bình thường.
Kiểm tra thấy răng nhông bị mòn hoặc nứt.
Hướng Dẫn Kiểm Tra Máy In Brother In 2 Mặt Bị Kẹt Giấy

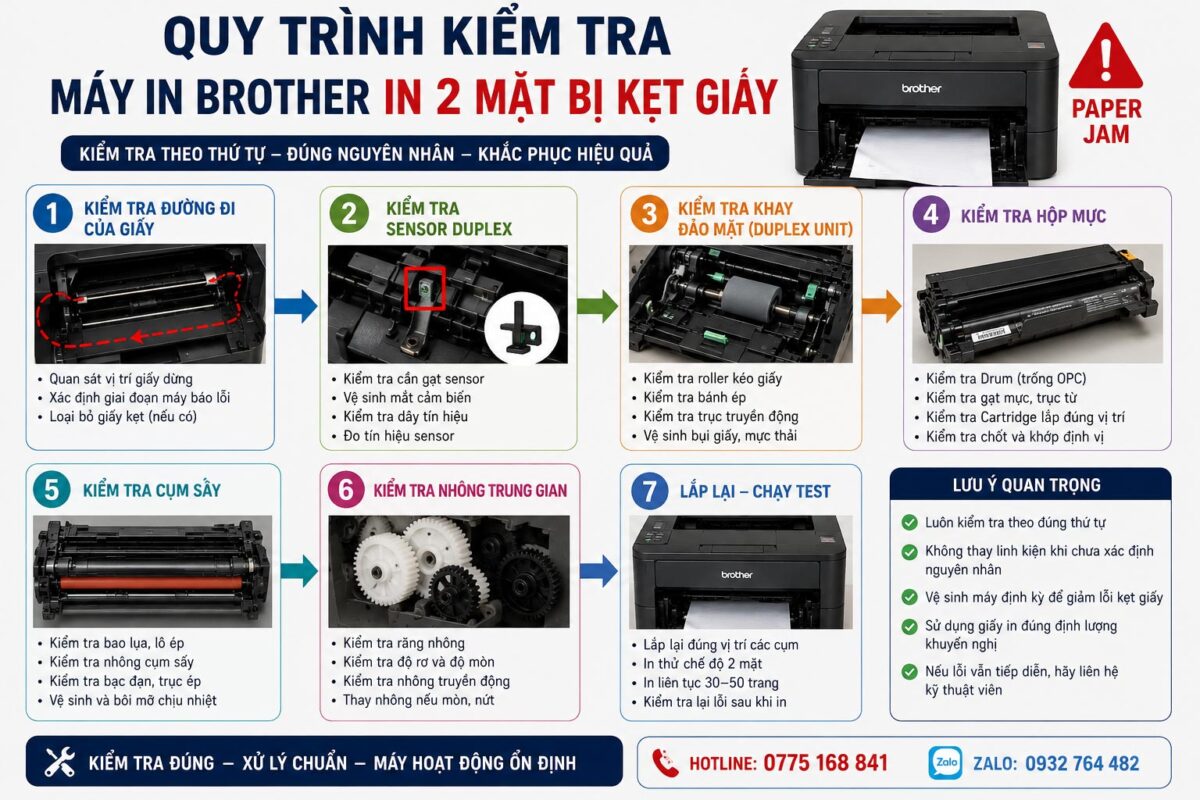

Quy Trình Kiễm Tra Máy Brother In 2 Mặt Bị Kẹt Giấy
Đối với các dòng Brother hỗ trợ in hai mặt tự động, việc kiểm tra cần thực hiện theo đúng trình tự từ những bộ phận đơn giản đến các cụm cơ khí và cảm biến. Điều này giúp xác định chính xác nguyên nhân gây lỗi, tránh thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.
Một kinh nghiệm quan trọng là không nên tháo toàn bộ máy ngay từ đầu. Trước tiên hãy xác định giấy bị kẹt ở vị trí nào, máy dừng ở giai đoạn nào của quá trình đảo mặt, sau đó mới tiến hành kiểm tra từng bộ phận liên quan.
Bước 1. Kiểm Tra Đường Đi Của Giấy
Quan sát quá trình in hai mặt để xác định giấy dừng ở đâu.
Nếu giấy vừa ra khỏi cụm sấy đã báo kẹt giấy thì khả năng cao lỗi nằm ở hệ thống Duplex hoặc sensor đảo mặt.
Nếu giấy chưa ra khỏi cụm sấy thì nên kiểm tra cụm sấy và hộp mực trước.
Cần quan sát
Giấy dừng trước cụm Duplex.
Giấy dừng trong khay đảo mặt.
Giấy bị nhăn.
Giấy bị lệch.
Máy phát tiếng kêu trước khi báo lỗi.
Bước 2. Kiểm Tra Sensor Đảo Mặt
Sensor Duplex là bộ phận có tỷ lệ hư hỏng khá cao trên các dòng Brother sử dụng nhiều năm.
Trong quá trình hoạt động, bụi giấy và mực thải có thể bám vào cần gạt sensor khiến cảm biến không nhận đúng thời điểm giấy đi qua.
Cách kiểm tra
Kiểm tra cần gạt sensor có bị gãy.
Kiểm tra lò xo hồi.
Vệ sinh mắt cảm biến.
Kiểm tra dây tín hiệu.
Đo tín hiệu sensor khi giấy đi qua.
Nếu sensor hoạt động không ổn định, mainboard sẽ hiểu nhầm rằng giấy vẫn còn trong máy và báo lỗi Paper Jam.
Bước 3. Kiểm Tra Khay Đảo Mặt (Duplex Unit)
Khay Duplex chịu trách nhiệm kéo giấy quay ngược trở lại để in mặt thứ hai.
Sau nhiều năm sử dụng, các bánh cao su kéo giấy có thể bị chai, mòn hoặc bám bụi giấy, làm giảm lực kéo và khiến giấy không quay về đúng thời điểm.
Những bộ phận cần kiểm tra
Roller kéo giấy.
Bánh ép.
Cần dẫn giấy.
Trục truyền động.
Lò xo hồi.
Nếu phát hiện bánh cao su bị chai cứng hoặc bề mặt quá trơn, nên thay mới để đảm bảo lực kéo giấy.
Bước 4. Kiểm Tra Hộp Mực Và Drum
Đây là bước thường bị bỏ qua nhưng lại là nguyên nhân của khá nhiều trường hợp kẹt giấy.
Nếu Drum bị lệch hoặc Cartridge lắp không đúng vị trí, giấy sẽ đi chậm hơn bình thường trước khi vào cụm Duplex.
Kiểm tra
Drum.
Cartridge.
Trống OPC.
Gạt mực.
Trục từ.
Chốt định vị hộp mực.
Nếu hộp mực đã sử dụng nhiều lần hoặc có dấu hiệu nứt, cong vênh, nên thay thế để tránh ảnh hưởng đến đường đi của giấy.
Bước 5. Kiểm Tra Cụm Sấy
Cụm sấy quyết định tốc độ giấy trước khi chuyển sang hệ thống đảo mặt.
Nếu bao lụa bị rách, lô ép bị mòn hoặc bánh răng cụm sấy hoạt động không đồng đều, giấy sẽ đến chậm và làm sai thời gian hoạt động của Duplex.
Các lỗi thường gặp
Bao lụa rách.
Lô ép mòn.
Bạc đạn cụm sấy bị kẹt.
Nhông cụm sấy bị mòn.
Mỡ chịu nhiệt khô.
Bước 6. Kiểm Tra Nhông Trung Gian
Đây là lỗi Nam Phong gặp rất nhiều trên Brother HL-L2321D, HL-L2361DN và MFC-L2701DW.
Sau hàng chục nghìn trang in, nhông trung gian bắt đầu mòn hoặc nứt khiến tốc độ truyền động không còn đồng bộ.
Khi in một mặt, máy vẫn hoạt động bình thường. Tuy nhiên khi in hai mặt, chỉ cần sai lệch rất nhỏ về tốc độ cũng đủ khiến giấy đến trễ và máy báo Paper Jam.
Kiểm tra
Quan sát răng nhông.
Kiểm tra độ rơ.
Kiểm tra hiện tượng nứt.
Kiểm tra độ đồng tâm.
Kiểm tra tiếng kêu khi quay.
Kinh Nghiệm Thực Tế Khi Sửa Máy In Brother In 2 Mặt Bị Kẹt Giấy
Qua nhiều năm sửa chữa các dòng Brother Duplex, Nam Phong nhận thấy không ít khách hàng đã thay sensor hoặc thay roller kéo giấy nhưng lỗi vẫn không được khắc phục. Nguyên nhân là do việc sửa chữa chỉ tập trung vào vị trí báo lỗi mà chưa kiểm tra toàn bộ cơ cấu truyền động.
Trong nhiều trường hợp, lỗi thực sự lại nằm ở nhông trung gian hoặc cụm sấy. Hai bộ phận này vẫn hoạt động nhưng tốc độ truyền động không còn chính xác, khiến giấy đến trễ chỉ vài phần của một giây. Đối với hệ thống Duplex của Brother, sai lệch nhỏ này cũng đủ để mainboard nhận định là kẹt giấy.
Kinh nghiệm Nam Phong luôn áp dụng
Kiểm tra đường đi của giấy trước khi tháo máy.
Xác định đúng vị trí giấy bị dừng.
Không thay sensor nếu chưa đo tín hiệu.
Kiểm tra toàn bộ hệ thống nhông truyền động.
Kiểm tra cụm sấy trước khi kết luận lỗi Duplex.
Chạy thử nhiều lần ở chế độ in hai mặt.
In liên tục 30–50 trang để kiểm tra độ ổn định.
Những Sai Lầm Khi Tự Khắc Phục Lỗi Kẹt Giấy In Hai Mặt
Không ít người dùng tháo máy ngay khi thấy báo Paper Jam hoặc thay sensor theo kinh nghiệm trên Internet. Tuy nhiên, điều này có thể làm mất vị trí lắp đặt của các chi tiết cơ khí hoặc khiến việc xác định nguyên nhân ban đầu trở nên khó khăn hơn.
Một số trường hợp còn sử dụng keo để cố định cần gạt sensor hoặc lắp sai vị trí nhông, dẫn đến máy phát sinh thêm nhiều lỗi khác sau khi sửa.
Những sai lầm thường gặp
Thay sensor khi chưa kiểm tra tín hiệu.
Chỉ thay roller kéo giấy.
Không kiểm tra cụm sấy.
Bỏ qua hệ thống nhông truyền động.
Lắp sai vị trí lò xo Duplex.
Dùng mỡ bôi trơn không đúng loại.
Không vệ sinh bụi giấy trong cụm đảo mặt.
Bảng Giá Sửa Máy In Brother In 2 Mặt Bị Kẹt Giấy
Chi phí sửa chữa sẽ phụ thuộc vào nguyên nhân gây lỗi và tình trạng thực tế của máy. Sau khi kiểm tra, kỹ thuật viên sẽ tư vấn phương án phù hợp và báo giá trước khi tiến hành sửa chữa.
Hạng mục sửa chữa
Giá tham khảo
Kiểm tra, chuẩn đoán lỗi
Miễn phí
Khắc phục lỗi Paper Jam
150.000 – 450.000đ
Sửa máy in kẹt giấy liên tục
150.000 – 450.000đ
Thay Sensor Duplex
150.000 – 350.000đ
Thay Roller kéo giấy
150.000 – 350.000đ
Thay nhông trung gian
150.000 – 450.000đ
Sửa cụm sấy
250.000 – 650.000đ
Thay bao lụa, lô ép
150.000 – 550.000đ
Bảo trì, vệ sinh máy
200.000 – 400.000đ
Lưu ý: Giá trên mang tính tham khảo. Mức chi phí thực tế sẽ phụ thuộc vào model máy in Brother, số lượng linh kiện cần thay thế và tình trạng hư hỏng. Nam Phong luôn kiểm tra miễn phí, báo giá minh bạch và chỉ sửa chữa khi khách hàng đồng ý.
📍 CẦN SỬA MÁY IN BROTHER IN 2 MẶT BỊ KẸT GIẤY?
⭐ Có mặt từ 20–30 phút sau khi tiếp nhận yêu cầu.
⭐ Kiểm tra lỗi miễn phí – Báo giá rõ ràng trước khi sửa.
⭐ Sửa đúng nguyên nhân – Không thay linh kiện khi chưa có sự đồng ý.
⭐ Bảo hành đầy đủ sau khi hoàn thành.
📞 HOTLINE: 0775 168 841
💬 ZALO: 0932 764 482
Câu Hỏi Thường Gặp Khi Máy In Brother In 2 Mặt Bị Kẹt Giấy
Vì sao máy in Brother chỉ bị kẹt khi in hai mặt nhưng in một mặt vẫn bình thường?
Đây là hiện tượng khá phổ biến trên các dòng Brother hỗ trợ Duplex. Khi in một mặt, giấy không đi qua hệ thống đảo mặt nên máy vẫn hoạt động bình thường. Nếu chỉ bị kẹt khi in hai mặt, nguyên nhân thường liên quan đến Sensor Duplex, khay đảo mặt, nhông trung gian hoặc cụm sấy.
Máy báo Paper Jam nhưng bên trong không có giấy là bị gì?
Nếu đã kiểm tra kỹ mà không thấy giấy bị kẹt, nhiều khả năng cảm biến giấy (Sensor) đang hoạt động không chính xác. Ngoài ra, cần gạt sensor bị gãy, lò xo hồi yếu hoặc bụi giấy bám vào mắt cảm biến cũng có thể khiến máy báo kẹt giấy ảo.
Hộp mực có gây kẹt giấy khi in hai mặt không?
Có. Nếu hộp mực bị cong vênh, Drum lắp sai vị trí, trống OPC mòn hoặc Cartridge không đúng kích thước tiêu chuẩn, giấy có thể đi chậm hơn bình thường và làm sai thời điểm đảo mặt, dẫn đến báo Paper Jam.
Nhông trung gian bị mòn có sửa được không?
Có. Nếu chỉ mòn hoặc nứt một vài bánh răng, kỹ thuật viên có thể thay đúng nhông bị hư mà không cần thay toàn bộ cụm truyền động. Việc phát hiện sớm sẽ giúp giảm đáng kể chi phí sửa chữa.
Có nên tiếp tục in khi máy thường xuyên báo kẹt giấy?
Không nên. Khi máy liên tục bị kẹt giấy, việc cố gắng in tiếp có thể làm giấy bị nhăn, rách hoặc gây hư hỏng thêm cho Sensor, Roller kéo giấy và cụm sấy. Bạn nên kiểm tra và khắc phục sớm để tránh phát sinh thêm chi phí.
Bao lâu nên bảo trì máy in Brother?
Nếu máy in thường xuyên phục vụ văn phòng hoặc doanh nghiệp, nên vệ sinh và bảo trì định kỳ khoảng 6–12 tháng/lần hoặc sau mỗi 15.000–20.000 trang in. Việc bảo trì giúp làm sạch bụi giấy, kiểm tra hệ thống Duplex và phát hiện sớm các linh kiện bị hao mòn.
Lỗi máy in Brother in hai mặt bị kẹt giấy thường không chỉ xuất phát từ hệ thống Duplex mà còn có thể liên quan đến cụm sấy, hộp mực, cảm biến giấy hoặc bo điều khiển. Nếu đã vệ sinh máy và kiểm tra các bộ phận cơ bản nhưng sự cố vẫn tái diễn, bạn nên sử dụng dịch vụ sửa máy in để được kiểm tra toàn diện. Kỹ thuật viên sẽ xác định chính xác nguyên nhân, tư vấn phương án xử lý phù hợp và giúp thiết bị hoạt động ổn định trở lại, hạn chế tình trạng kẹt giấy lặp đi lặp lại.
Sửa Máy In Brother Đúng Nguyên Nhân Giúp Tiết Kiệm Chi Phí
Các dòng Brother có chức năng in hai mặt tự động sử dụng nhiều cảm biến và cơ cấu truyền động hơn so với máy in thông thường. Vì vậy, khi gặp lỗi Paper Jam, việc kiểm tra đúng trình tự sẽ giúp xác định chính xác nguyên nhân và hạn chế thay thế linh kiện không cần thiết. Nếu thiết bị của bạn thường xuyên báo lỗi khi in Duplex, hãy tham khảo thêm chuyên mục sửa máy in Brother để tìm hiểu các lỗi thường gặp và phương pháp xử lý phù hợp.
Bảo Trì Và Nạp Mực Định Kỳ Giúp Hạn Chế Kẹt Giấy
Bên cạnh việc sửa chữa khi máy gặp sự cố, nạp mực máy in đúng thời điểm và bảo trì định kỳ cũng góp phần giảm đáng kể nguy cơ kẹt giấy. Trong quá trình bảo trì, kỹ thuật viên sẽ vệ sinh bụi giấy, kiểm tra roller kéo giấy, cụm sấy, hộp mực và các cảm biến để đảm bảo máy hoạt động ổn định, đặc biệt đối với các dòng Brother sử dụng chức năng in hai mặt thường xuyên.
Khi Nào Nên Gọi Dịch Vụ Sửa Máy In Tận Nơi?
Nếu bạn đã vệ sinh máy, kiểm tra giấy in và hộp mực nhưng lỗi vẫn tiếp tục xuất hiện, không nên tự tháo các cụm cơ khí hoặc hệ thống Duplex nếu không có kinh nghiệm. Việc lắp sai nhông hoặc cảm biến có thể khiến máy phát sinh thêm nhiều lỗi khác. Trong trường hợp này, sử dụng dịch vụ sửa máy in tại nhà sẽ giúp tiết kiệm thời gian, đảm bảo máy được kiểm tra đúng kỹ thuật và khắc phục triệt để.
Đọc Thêm Những Bài Viết Liên Quan
Nam Phong còn chia sẻ nhiều bài viết hướng dẫn sửa chữa và xử lý các lỗi thường gặp trên máy in Brother, Canon, HP và Epson. Nếu thiết bị của bạn đang gặp một trong các sự cố dưới đây, hãy tham khảo thêm để có hướng kiểm tra phù hợp.
Lỗi máy in Brother in 2 mặt bị kẹt giấy không chỉ xuất phát từ cảm biến giấy mà còn có thể liên quan đến khay đảo mặt (Duplex Unit), hộp mực, cụm sấy hoặc nhông trung gian. Việc xác định đúng vị trí giấy bị dừng và kiểm tra theo đúng trình tự sẽ giúp khắc phục sự cố nhanh chóng, tránh thay thế linh kiện không cần thiết và tiết kiệm chi phí sửa chữa.
Nếu máy in Brother của bạn thường xuyên báo Paper Jam khi in hai mặt, hãy kiểm tra và xử lý sớm để tránh ảnh hưởng đến các bộ phận khác của máy. Với kinh nghiệm sửa chữa nhiều dòng Brother HL-L2321D, HL-L2361DN, HL-L2366DW, DCP-L2520D, MFC-L2701D và MFC-L2701DW, Nam Phong sẵn sàng hỗ trợ kiểm tra, tư vấn và sửa chữa tận nơi, giúp thiết bị hoạt động ổn định và duy trì chất lượng in trong thời gian dài.
