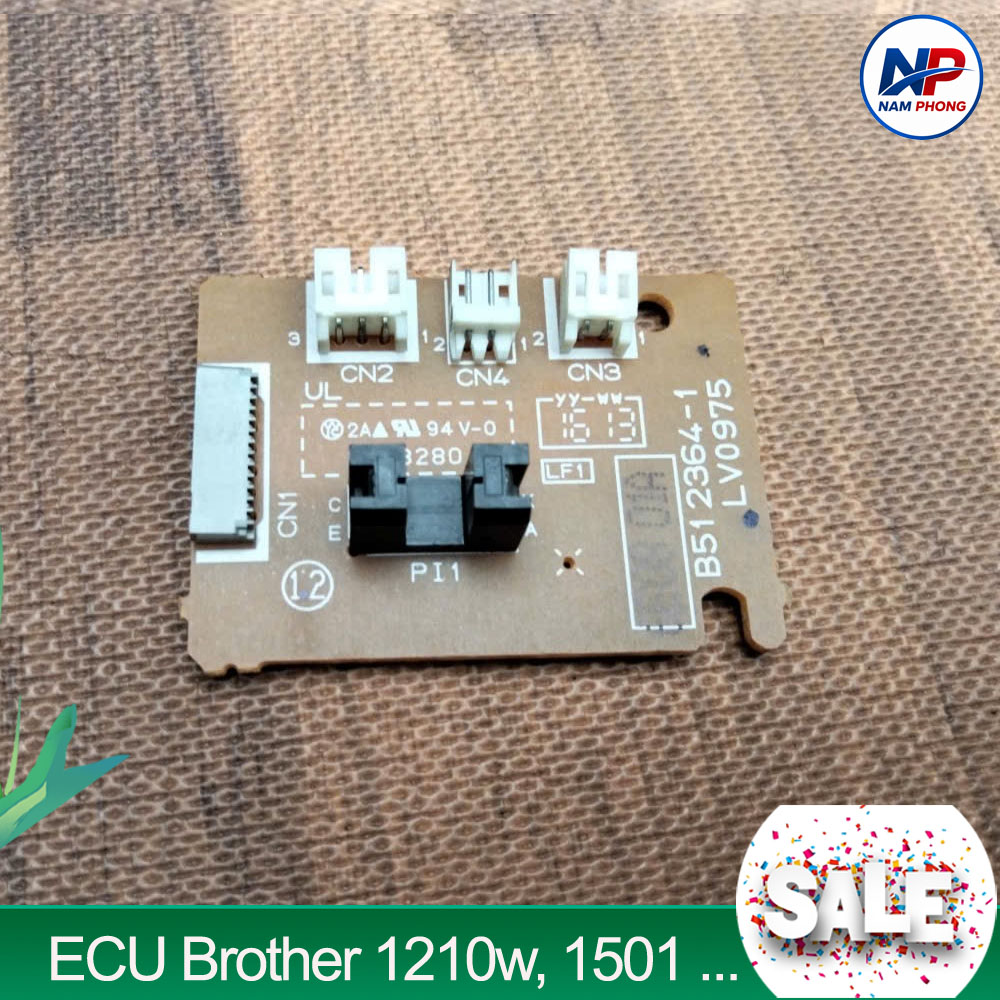

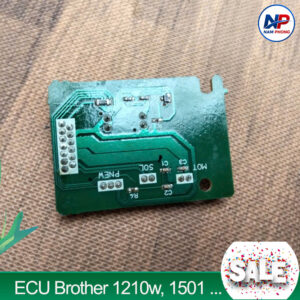

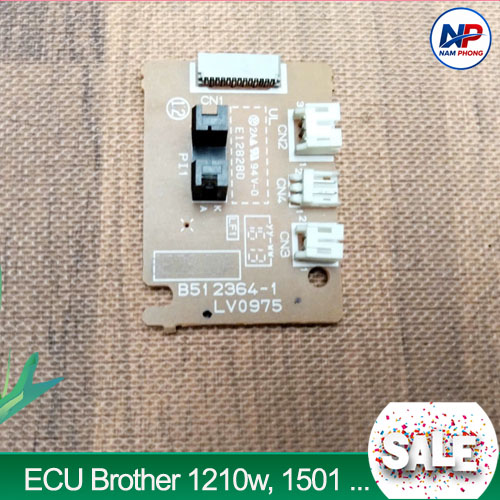

Mạch ECU Brother HL-1111, 1210, 1201, 1511, 1601, 1811 Xeroc P115W …

Mạch ECU Brother HL-1111, HL-1210, HL-1518, HL-1819, HL-1201, HL-1511, HL-1601, HL-1616NW, HL-1916NW, HL-1811 và Xerox P115W là linh kiện quan trọng trong hệ thống điều khiển của máy in laser. Khi ECU bị lỗi, máy có thể xuất hiện tình trạng không khởi động, không nhận cụm sấy, báo lỗi bất thường hoặc hoạt động không ổn định.

Nếu bạn đang cần thay mạch ECU Brother HL-1111 hoặc ECU cho các model tương thích, việc lựa chọn đúng mã mạch và đúng phiên bản là rất quan trọng để máy hoạt động ổn định sau khi sửa chữa.

Mạch ECU Brother HL-1111 là gì?

ECU là một bo mạch điện tử đảm nhiệm việc điều khiển và phối hợp hoạt động của nhiều bộ phận trong máy in. Tùy từng thiết kế máy, ECU có thể liên quan đến việc điều khiển nguồn, động cơ, cụm sấy và các cơ cấu cơ khí bên trong máy.

Đối với các dòng máy in Brother và một số model Xerox sử dụng nền tảng phần cứng tương tự, ECU có thể được sử dụng chung hoặc có khả năng tương thích giữa nhiều model.

Vì vậy, khi thay ECU, không nên chỉ dựa vào tên máy in mà cần kiểm tra mã board, phiên bản mạch và linh kiện thực tế trên bo mạch.

Các model sử dụng mạch ECU tương thích

Mạch ECU này thường được sử dụng cho nhiều model máy in laser thuộc Brother và Xerox, trong đó có:

• Brother HL-1111
• Brother HL-1210
• Brother HL-1201
• Brother HL-1511
• Brother HL-1518
• Brother HL-1601
• Brother HL-1616NW
• Brother HL-1811
• Brother HL-1819
• Brother HL-1916NW
• Xerox P115W

Ngoài các model trên, một số phiên bản máy có thể sử dụng board có thiết kế tương tự. Khi mua ECU, khách hàng nên cung cấp model máy và hình ảnh mạch ECU đang sử dụng để kiểm tra chính xác trước khi thay.

Dấu hiệu mạch ECU Brother bị lỗi

Khi ECU gặp sự cố, máy in có thể xuất hiện nhiều hiện tượng khác nhau. Một số lỗi thường gặp gồm:

Máy in không lên nguồn

Máy hoàn toàn không hoạt động dù nguồn điện đầu vào và dây nguồn vẫn bình thường.

Trường hợp này cần kiểm tra toàn bộ hệ thống nguồn trước khi kết luận ECU bị hư.

Máy in khởi động nhưng không hoạt động

Máy có thể lên nguồn, các đèn báo vẫn sáng nhưng không thực hiện được quá trình khởi động hoặc không sẵn sàng để in.

Máy báo lỗi bất thường

Máy xuất hiện đèn báo lỗi hoặc mã lỗi nhưng kiểm tra các bộ phận cơ khí như hộp mực, cụm sấy, motor… không phát hiện nguyên nhân rõ ràng.

Máy không điều khiển được motor

Nếu ECU gặp vấn đề ở phần điều khiển motor, máy có thể không kéo giấy, không quay cụm drum hoặc không thực hiện đúng chu trình in.

Máy hoạt động chập chờn

Máy lúc hoạt động bình thường, lúc báo lỗi hoặc tự dừng. Đây có thể là dấu hiệu của linh kiện điện tử xuống cấp, nguồn cấp trên board không ổn định hoặc các đường mạch bị lỗi.

Khi nào nên thay mạch ECU?

Không phải mọi trường hợp máy in bị lỗi đều cần thay ECU. Trước khi thay board, kỹ thuật viên nên kiểm tra các bộ phận liên quan.

Một số trường hợp có thể cần thay ECU:

• ECU bị cháy hoặc nổ linh kiện.
• Board bị chập nguồn.
• IC điều khiển bị hư.
• Mạch điều khiển motor bị lỗi.
• ECU bị hư do nguồn điện bất thường.
• Board bị oxy hóa, cháy đường mạch.
• Đã kiểm tra các bộ phận khác nhưng máy vẫn không hoạt động.
• ECU cũ bị lỗi không thể sửa chữa hoặc chi phí sửa chữa quá cao.

Đặc biệt, nếu máy in từng bị cắm sai điện áp 110V/220V, cần kiểm tra kỹ phần nguồn trước khi thay ECU để tránh làm hư board mới.

Lưu ý khi mua mạch ECU Brother HL-1111

Kiểm tra đúng model máy

Cùng một dòng máy Brother nhưng có thể có nhiều phiên bản board khác nhau. Vì vậy, bạn nên cung cấp chính xác model máy trước khi đặt mua.

Kiểm tra mã trên board

Ngoài tên máy, mã được in trên mạch ECU là thông tin rất hữu ích để xác định board có tương thích hay không.

So sánh hình dạng và đầu nối

Nên kiểm tra:

• Vị trí giắc cắm.
• Số lượng đầu nối.
• Vị trí socket.
• Vị trí linh kiện.
• Mã board.
• Phiên bản PCB.

Nếu có thể, hãy chụp mặt trước và mặt sau ECU cũ gửi cho người bán để được kiểm tra.

Không nên chỉ dựa vào hình ảnh trên mạng

Các board nhìn bên ngoài có thể khá giống nhau nhưng khác phiên bản firmware, mạch điều khiển hoặc sơ đồ kết nối. Vì vậy, xác nhận bằng mã board sẽ an toàn hơn.

Mạch ECU Brother HL-1111 dùng để thay thế

Sản phẩm phù hợp cho nhu cầu sửa chữa, thay thế ECU bị hư trên các dòng máy tương thích.

Model tham khảo:

Brother HL-1111 / HL-1210 / HL-1201 / HL-1511 / HL-1518 / HL-1601 / HL-1616NW / HL-1811 / HL-1819 / HL-1916NW và Xerox P115W.

Tùy từng lô linh kiện, board có thể có sự khác biệt nhỏ về mã PCB hoặc phiên bản. Khách hàng nên gửi thông tin máy trước khi đặt hàng để kiểm tra tính tương thích.

Hướng dẫn kiểm tra trước khi thay ECU

Nếu máy không hoạt động, không nên thay ECU ngay lập tức. Có thể tiến hành kiểm tra theo trình tự:

Bước 1: Kiểm tra dây nguồn và nguồn điện đầu vào.

Bước 2: Kiểm tra cầu chì và các linh kiện bảo vệ nguồn.

Bước 3: Kiểm tra nguồn DC trên board.

Bước 4: Kiểm tra các đường nguồn 5V, 3.3V hoặc các mức điện áp liên quan.

Bước 5: Kiểm tra motor, cụm sấy và các tải được ECU điều khiển.

Bước 6: Kiểm tra các IC nguồn, IC điều khiển và đường mạch trên ECU.

Bước 7: Nếu xác định ECU bị lỗi nặng hoặc không thể sửa chữa, tiến hành thay board tương thích.

Việc kiểm tra theo trình tự giúp tránh tình trạng thay ECU mới nhưng nguyên nhân thực tế lại nằm ở một linh kiện khác.

Mua mạch ECU Brother HL-1111 ở đâu?

Nếu bạn đang cần mạch ECU Brother HL-1111, HL-1210, HL-1518, HL-1819, HL-1201, HL-1511, HL-1601, HL-1616NW, HL-1916NW, HL-1811 hoặc Xerox P115W, hãy liên hệ để được kiểm tra đúng loại board trước khi đặt hàng.

Bạn nên cung cấp:

• Model máy in.
• Tình trạng lỗi của máy.
• Mã được in trên ECU.
• Hình ảnh ECU đang sử dụng.

Dựa vào những thông tin này, có thể đối chiếu và xác định loại ECU phù hợp, hạn chế mua nhầm linh kiện.

Dịch vụ sửa chữa máy in Brother

Nếu ECU của máy chưa hư hoàn toàn, bạn có thể lựa chọn sửa mạch ECU thay vì thay nguyên board. Việc sửa chữa có thể tiết kiệm chi phí trong những trường hợp lỗi nằm ở một số linh kiện riêng lẻ như IC nguồn, MOSFET, diode, tụ điện hoặc các linh kiện trên mạch.

Nếu máy in Brother đang gặp lỗi nguồn, lỗi motor, lỗi cụm sấy hoặc hoạt động không ổn định, nên kiểm tra tổng thể trước khi quyết định thay ECU.

Các linh kiện máy in Brother khác

Ngoài mạch ECU, chúng tôi còn cung cấp nhiều linh kiện phục vụ sửa chữa máy in Brother như:

• Main nguồn Brother.
• Main formatter Brother.
• Cụm sấy Brother.
• Motor máy in Brother.
• Laser scanner Brother.
• Cụm drum Brother.
• Bánh răng máy in Brother.
• Khay giấy Brother.
• Các loại bo mạch và linh kiện điện tử máy in laser.

Nếu bạn chưa xác định được linh kiện cần thay, có thể gửi model máy và hình ảnh linh kiện bị lỗi để được kiểm tra.

FAQ – Câu hỏi thường gặp

Mạch ECU Brother HL-1111 có dùng cho HL-1210 được không?

Có thể có khả năng tương thích giữa các model, tuy nhiên cần kiểm tra mã board, phiên bản ECU và các đầu nối trước khi thay. Không nên chỉ dựa vào tên model.

ECU Brother HL-1111 bị hư có sửa được không?

Tùy nguyên nhân. Nếu lỗi do một số linh kiện riêng lẻ trên board, ECU có thể sửa được. Nếu IC điều khiển hoặc phần mạch chính bị hư nặng, thay ECU có thể là phương án phù hợp hơn.

Máy Brother không lên nguồn có phải hư ECU không?

Chưa chắc. Lỗi không lên nguồn có thể xuất phát từ dây nguồn, cầu chì, nguồn AC/DC, linh kiện bảo vệ hoặc main nguồn. Cần đo kiểm trước khi kết luận ECU bị hư.

Mua ECU cần cung cấp thông tin gì?

Tốt nhất bạn nên cung cấp model máy, mã board và hình ảnh ECU cũ. Nếu có hình ảnh cả hai mặt board thì việc đối chiếu sẽ chính xác hơn.

Xerox P115W có sử dụng ECU tương tự Brother không?

Xerox P115W thuộc nhóm máy có nền tảng phần cứng tương đồng với một số dòng Brother, tuy nhiên cần đối chiếu thực tế board trước khi thay thế để đảm bảo đúng phiên bản.

Thông tin sản phẩm

Tên sản phẩm: Mạch ECU Brother HL-1111 / HL-1210 / HL-1518 / HL-1819 / HL-1201 / HL-1511 / HL-1601 / HL-1616NW / HL-1916NW / HL-1811 / Xerox P115W

Loại linh kiện: ECU / Board điều khiển máy in

Tình trạng: Linh kiện thay thế

Phù hợp: Sửa chữa, thay thế ECU máy in Brother và Xerox theo đúng phiên bản board.

Lưu ý: Vui lòng gửi model máy và hình ảnh ECU cũ để được kiểm tra trước khi đặt hàng.

Dịch vụ sửa máy in Brother tại Phú Nhuận

Nếu máy in Brother của bạn gặp lỗi main ECU, main nguồn, không lên nguồn, không nhận motor, báo lỗi hoặc hoạt động không ổn định, bạn có thể liên hệ dịch vụ sửa máy in Brother  để được kiểm tra và xử lý đúng nguyên nhân.

Kỹ thuật viên có thể kiểm tra các dòng máy Brother như HL-1111, HL-1210, HL-1201, HL-1511, HL-1518, HL-1601, HL-1616NW, HL-1811, HL-1819, HL-1916NW và nhiều model máy in laser Brother khác.

Dịch vụ sửa máy in quận Phú Nhuận hỗ trợ kiểm tra các lỗi liên quan đến main ECU, main nguồn, cụm sấy, motor, laser, drum và các linh kiện điện tử bên trong máy. Trường hợp ECU bị hư, kỹ thuật viên sẽ kiểm tra khả năng sửa chữa hoặc thay thế bằng board tương thích.

Nếu máy in đang gặp sự cố, bạn nên cung cấp model máy và tình trạng lỗi để được tư vấn hướng xử lý phù hợp trước khi thay linh kiện.
